Innovatives Portalkran-Konzept
für modernes Schwachholzsägewerk.

Neues Rundholz-Umschlagkonzept spart Energie und Fläche.

Am Standort Wunsiedel betreibt die Gelo Timber GmbH eines der modernsten Schwachholzsägewerke Europas. Das Werk kombiniert hochmoderne Sägetechnologie mit einem konsequent nachhaltigen Energiekonzept, das vollständig auf erneuerbaren Energien basiert.

Täglich verarbeitet das Unternehmen rund 1.400 Festmeter Schwachholz aus zertifiziert nachhaltiger Forstwirtschaft. Für das komplette Loghandling – von der Rundholzsortierung bis zur Sägewerksbeschickung – setzte Gelo Timber auf eine integrierte Gesamtlösung von HOLTEC.

Aufgabe

Für das neu errichtete Sägewerk sollte ein leistungsfähiges Rundholzhandling entwickelt werden, das sowohl den hohen Durchsatzanforderungen als auch den räumlich begrenzten Platzverhältnissen am Standort gerecht wird.

Die Anlage musste auf einen jährlichen Einschnitt von rund 350.000 Festmetern im Zweischichtbetrieb ausgelegt werden. Dabei galt es, Schwachholz mit Zopfdurchmessern von 8 bis 25 Zentimetern und Längen von 2,5 bis 5,3 Metern effizient zu verarbeiten. Insgesamt müssen dafür jährlich mehr als 18 Millionen Laufmeter Rundholz über die Anlage transportiert werden.

Neben der Leistungsfähigkeit spielte auch die Nachhaltigkeit eine zentrale Rolle. Ziel war ein energieeffizientes Logistiksystem mit minimalem Flächenbedarf und möglichst geringem Verschleiß.

Lösung

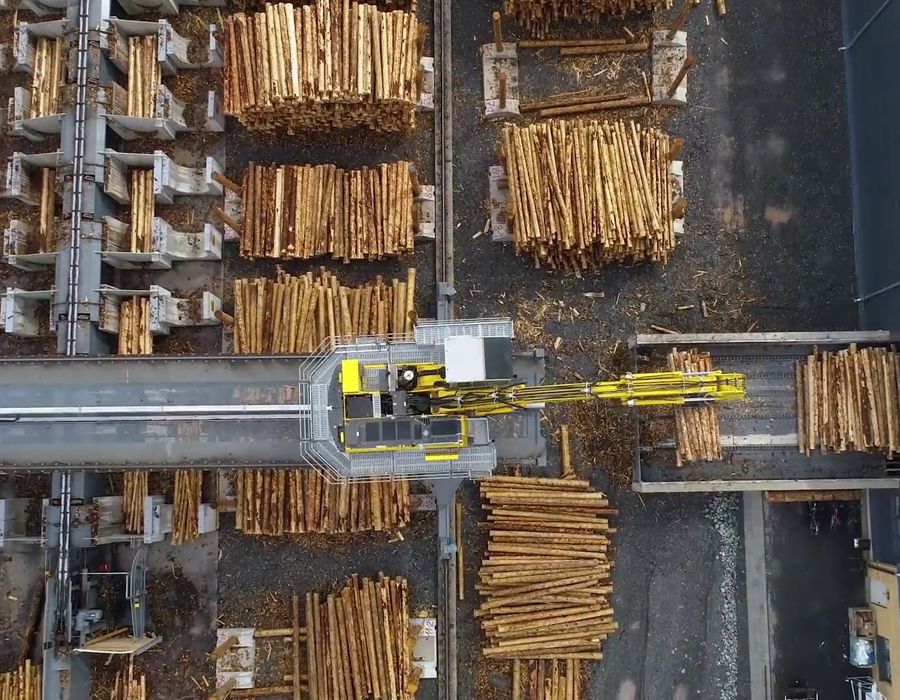

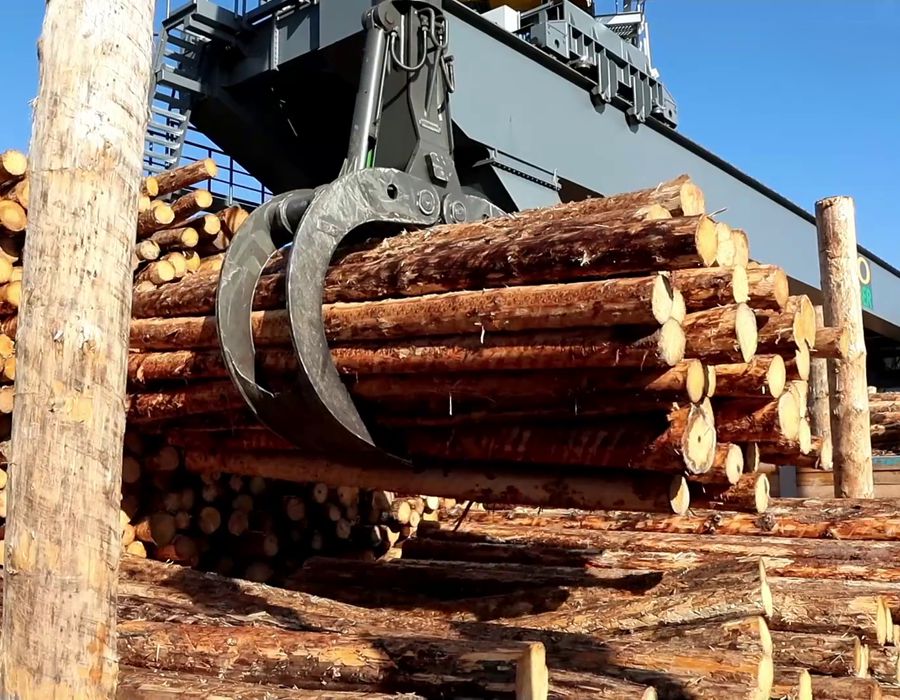

HOLTEC entwickelte gemeinsam mit Gelo Timber ein innovatives Rundholz-Umschlagkonzept, dessen Herzstück ein elektrisch betriebener Portalbagger ist. Dieses System ermöglicht eine besonders platzsparende und energieeffiziente Rundholzlogistik. Der elektrisch betriebene Kran reduziert Emissionen, vermeidet Reifenabrieb und macht eine aufwendige Versiegelung der Rundholzflächen überflüssig.

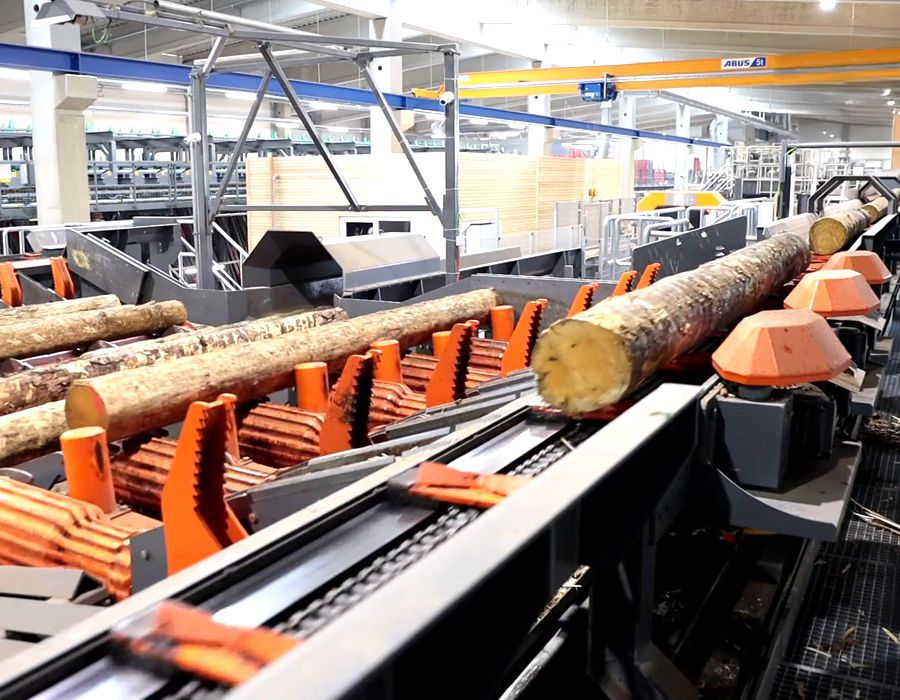

Die Rundholzannahme erfolgt über ein Aufgabedeck mit integrierter Fuhrentrennung zur exakten Rundholzabrechnung. Ein HOLTEC-Stufenschieber vereinzelt die Stämme und erreicht dabei Leistungen von bis zu 30 Stämmen pro Minute. Anschließend beschleunigt ein LogRunner mit V-Rollengang die Stämme für die nachfolgende Entrindung.

Nach der Entrindung in einer integrierten Valon-Kone-Anlage erfolgt die Kontrolle über Metalldetektion und eine präzise Vermessung mittels Microtec-3D-Scanner. Anders als in vielen Sägewerken erfolgt die Sortierung bei Gelo Timber nicht nach Durchmesser, sondern nach Schnittbild – so gelangt ausschließlich optimal vorsortiertes Holz in den Einschnitt.

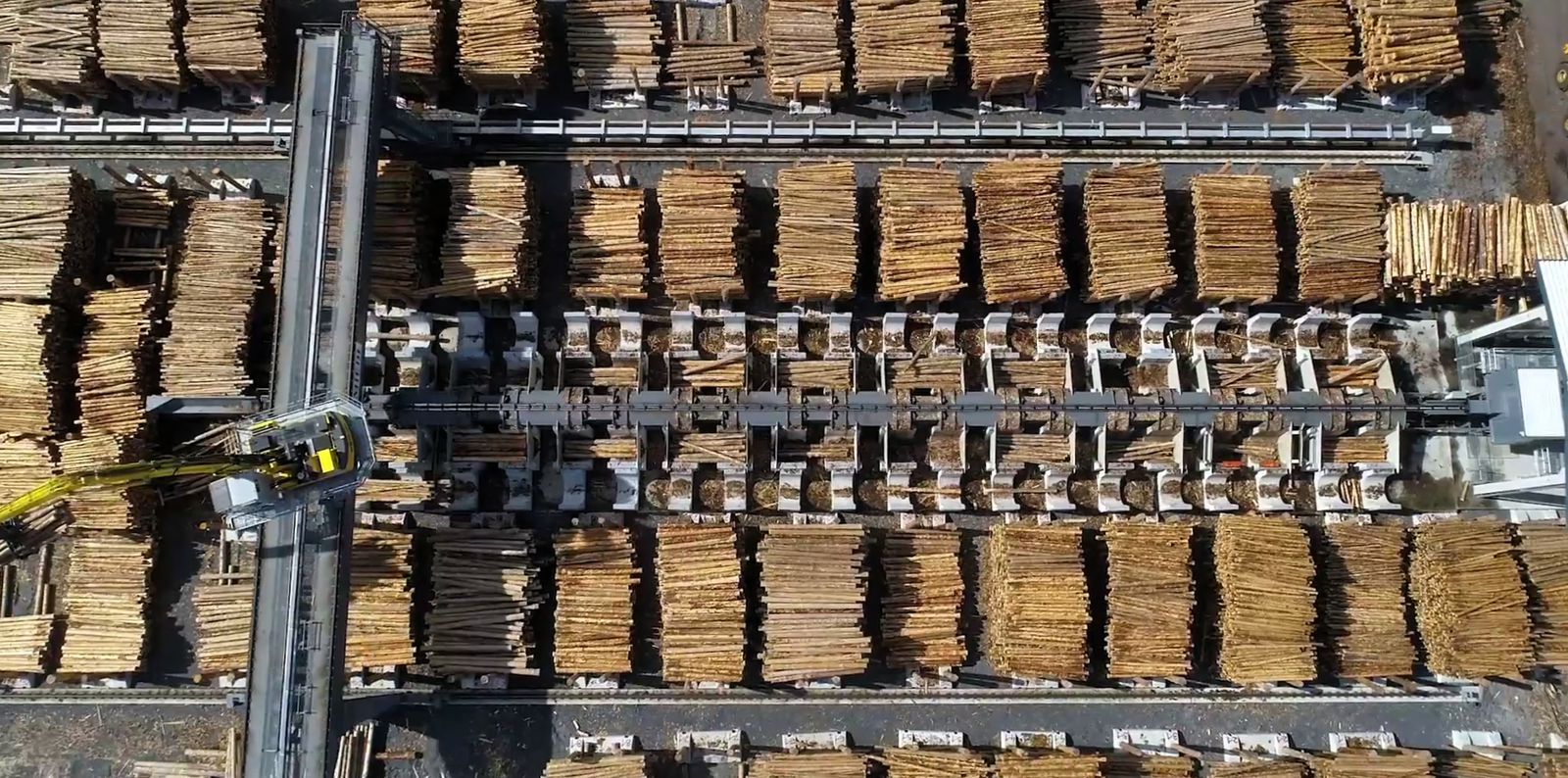

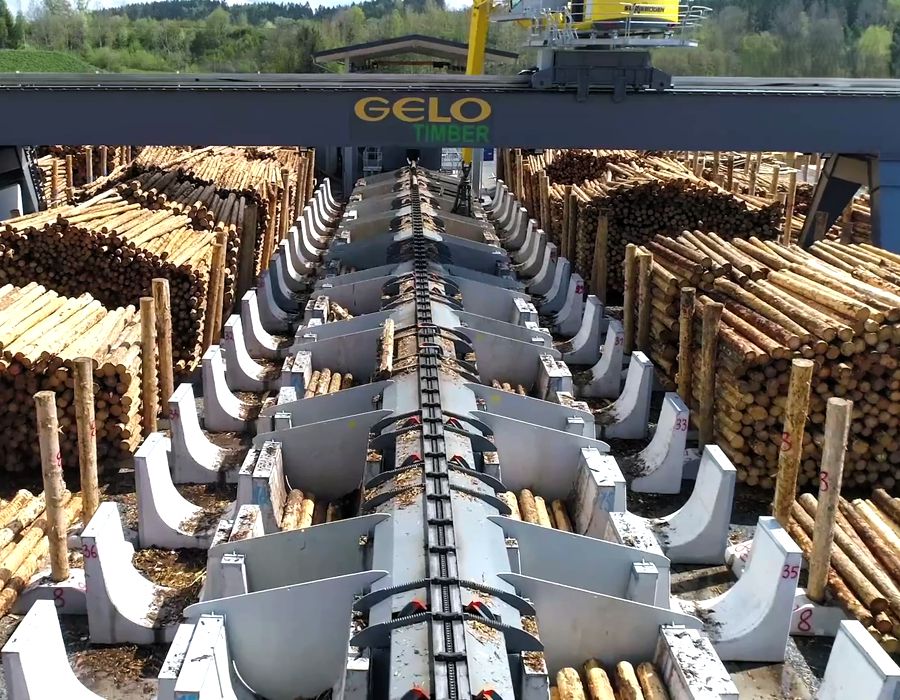

Die Sortierung erfolgt auf einem Blockzug mit insgesamt 40 Boxen, ausgeführt als platzsparende Beton-Überrollboxen. Aufgrund der begrenzten Flächenverhältnisse übernimmt der Portalbagger sowohl das Poltern als auch die Beschickung der Sägelinie.

Auch die Sägewerkszuführung wurde von HOLTEC realisiert. Nach der Vereinzelung über einen weiteren Chainless-Stufenschieber gelangen die Stämme über einen LogRunner zur Wendestation. Eine Drehscheibe sorgt dafür, dass sämtliche Stämme zopfvoran in die Sägelinie gelangen. Ein integriertes Puffersystem sowie das HOLTEC GapControl-System gewährleisten dabei eine kontinuierliche und optimal getaktete Beschickung.

Mit diesem Konzept entstand ein hochmodernes Loghandling-System, das Leistung, Energieeffizienz und Flächeneffizienz optimal miteinander verbindet. Die Anlage erreichte bereits unmittelbar nach der Inbetriebnahme ihre volle Leistungsfähigkeit – ein Ergebnis, das sowohl Gelo Timber als auch HOLTEC als großen Erfolg der partnerschaftlichen Zusammenarbeit bewerten.

„Wir haben uns bei den Ausrüstern für den Weltmarktführer entschieden“

Wolf Christian Küspert
Geschäftsführer Gelo Holzwerke

+ 350000

fm / Jahr
im Zweischichtbetrieb

+ 8

cm
min. Zopfdurchmesser

+ 18

Mio
Laufmeter Rundholz pro Jahr

Anlagenlayout

3D Darstellung der Sägewerksbeschickung mit dem Drehteller, der falsch liegende Hölzer um 180 Grad dreht, um sie anschließend mit einer Leistung von 40 Abschnitten pro Minute der Sägelinie zu übergeben.
